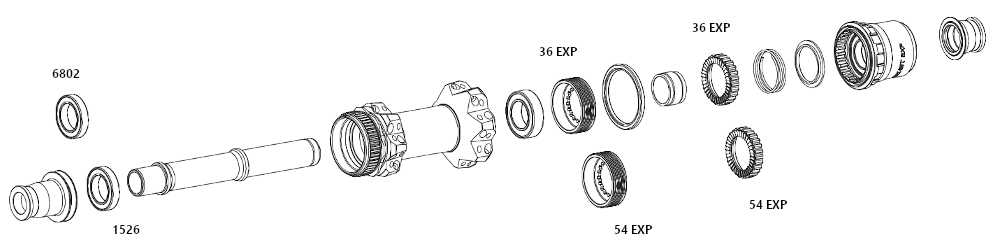

DT Swiss Ratchet EXP Explosionszeichnung
Wenn Sie die entsprechenden Teile auf untenstehender Explosionszeichnung anklicken bzw. antippen, können Sie die benötigten Teile direkt auswählen.
Hinweis:
Verwenden Sie den Zurück-Knopf des Browsers bzw. die Backspace Taste, um wieder zur Explosionszeichnung zu gelangen

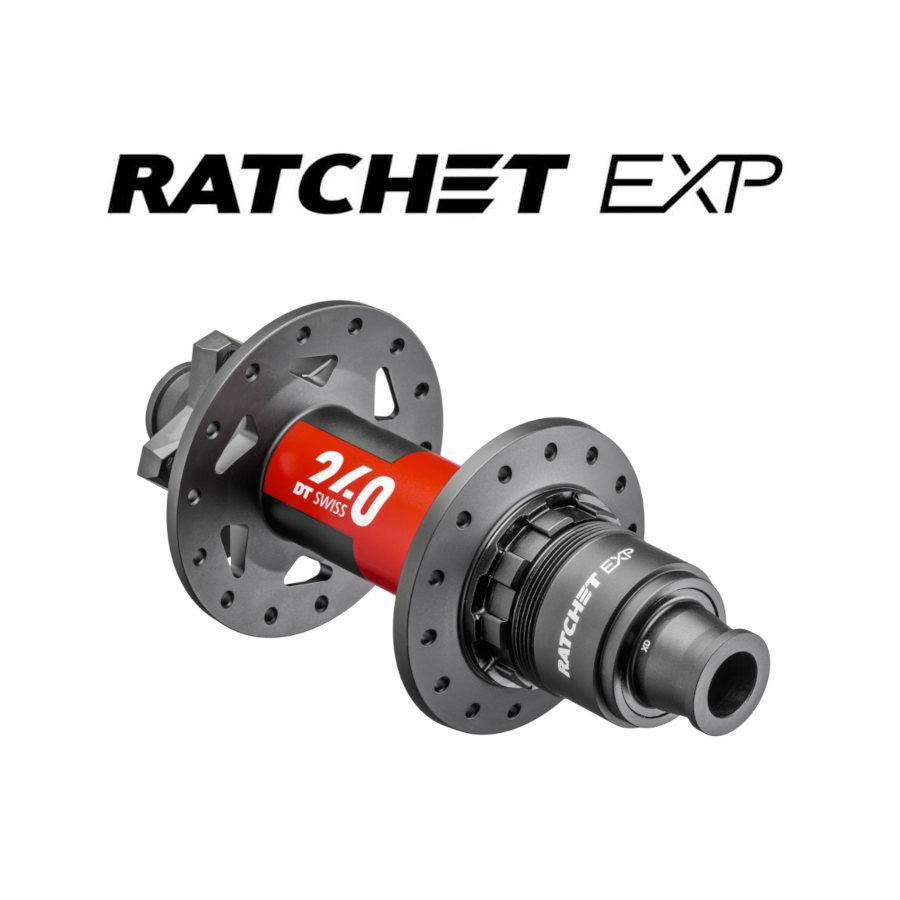

DT Swiss Ratchet EXP
Zahnscheibe Reloaded
E X P erience = E R F A H R U NG
Mit Einführung der DT Swiss Ratchet EXP Nabenserie wird die Zahnscheiben Hinterradnabe auf ein neues Niveau gehoben.
Nach dem Auslaufen des Hügi-Patents hat DT Swiss die millionenfach bewährte Zahnscheiben-Technologie konsequent weiterentwickelt. Der Abstand auf die zahlreichen Nachahmer-Produkte wurde damit mit Nachdruck wiederhergestellt.
Verbesserte Steifigkeit durch Vergrößerung des Lagerabstandes der nabenseitigen Lagerung
Präziser durch die verschraubte Zahnscheibe und das sich darin befindliche Lager
Leichter durch die Reduktion der Bauteile
Legendäre Zuverlässigkeit wie bei allen DT Swiss Zahnscheibennaben
Einfachere Demontage der Endanschläge durch veränderte Formgebung
Hier gehts zum Nabenmanual Ratchet EXP
Hier finden Sie die Anleitung zur Umrüstung von 36er auf 54er EXP Zahnscheiben
Werkzeugsatz 180 / 240 Hinterrad DT Swiss Ratchet EXP
Montage-/Demontagewerkzeug Gewindering EXP W20x1
DT Swiss Spezialfett 20 g Tube
Kurze Montagebuchse Ø 17/ 28 x 40 mm
Montage-/Demontagewerkzeug Kugellager Antriebsseite EXP
Kurze Montagebuchse Ø15/26x40mm
Montage- / Demontagewerkzeug Gewindering EXP OS
Montagewerkzeug Dichtung - Nabe-/Rotor - Ratchet
Feder Zahnscheibe EXP
Distanzbuchse rot 10.7 mm EXP

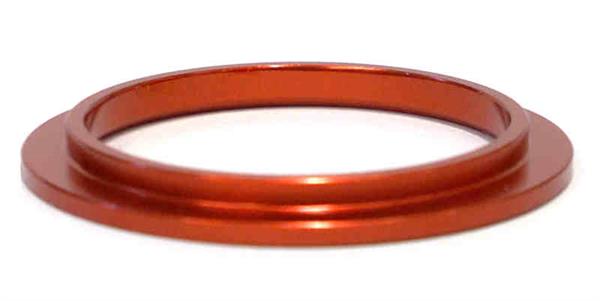

Unterlegscheibe Feder Ø25.9/19.9X2.3MM EXP

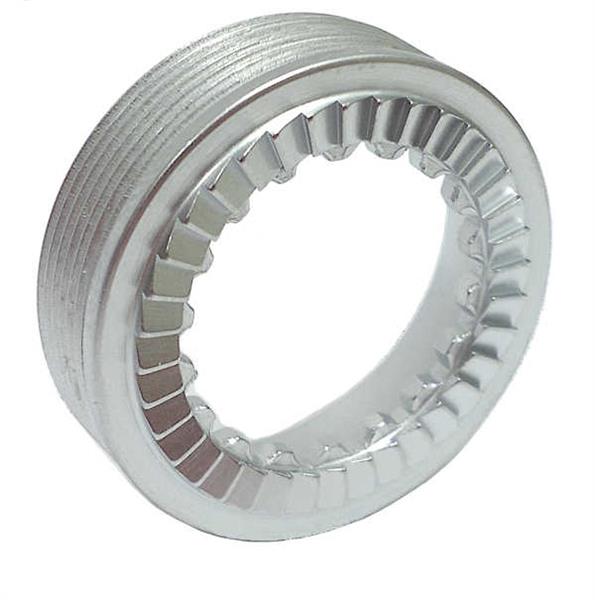

Geschraubte Zahnscheibe EXP 36 Zähne M30

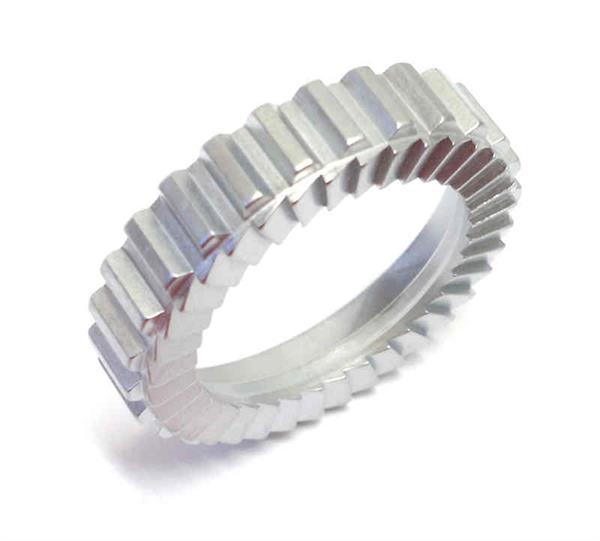

Lose Zahnscheibe EXP 36 Zähne
Lose Zahnscheibe EXP 54 Zähne

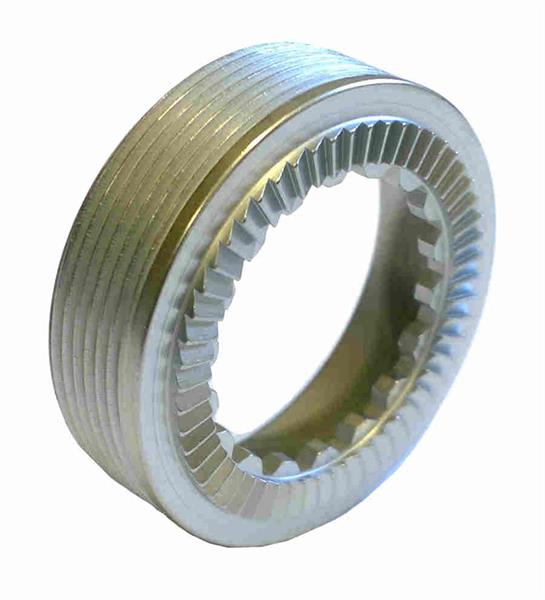

Geschraubte Zahnscheibe EXP 54 Zähne M30

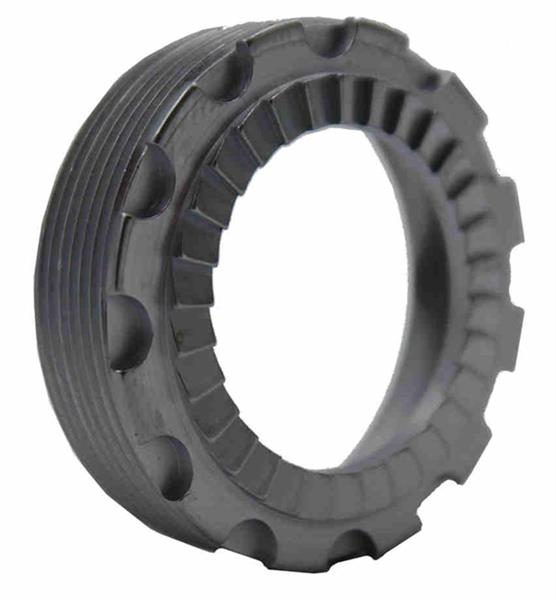

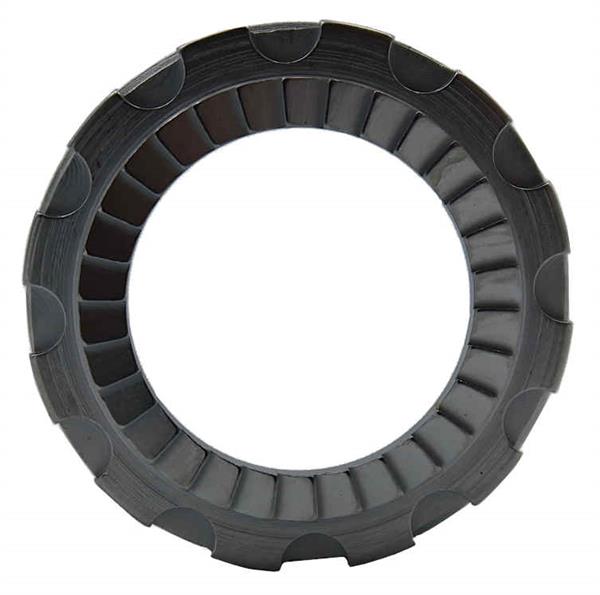

Geschraubte Zahnscheibe EXP OS 30 Zähne M 32

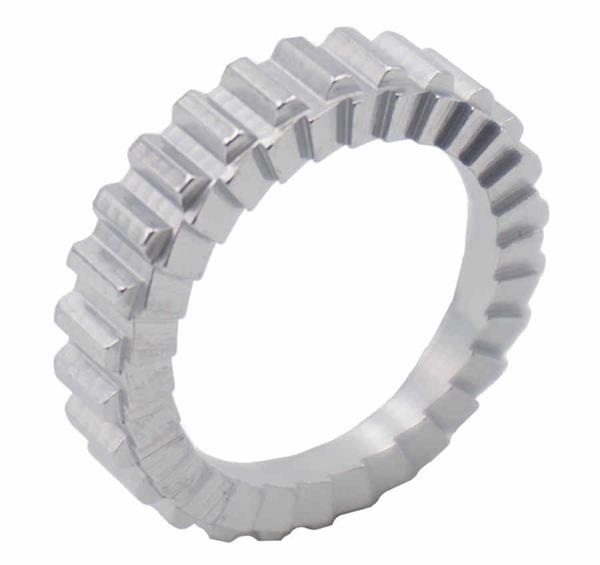

Lose Zahnscheibe Ratchet EXP OS 30 Zähne

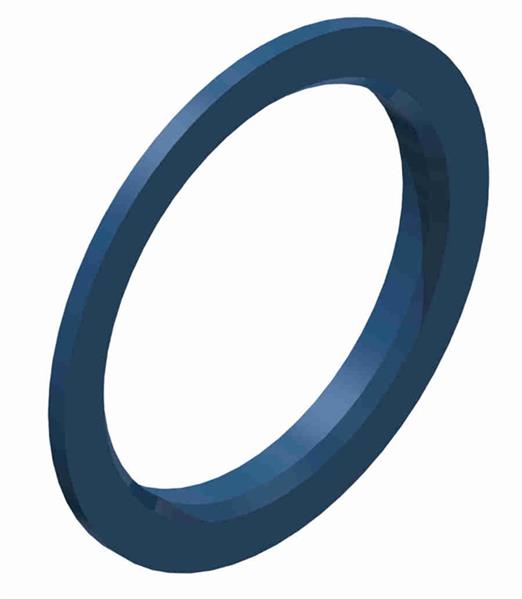

Unterlegscheibe Feder Ø 25.9 / 19.9 x 2.3 mm EXP OS blau

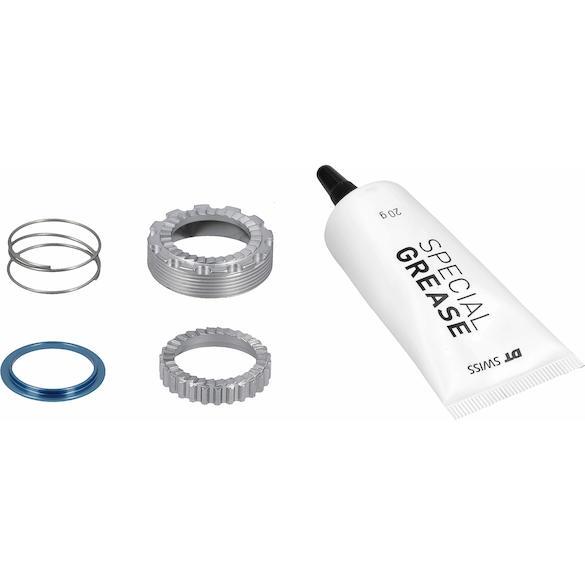

Service Kit Ratchet EXP OS 30 Zähne
HR Achse EXP OS Aluminium 148 mm, Ø 17 / 52.85 mm
Lager 1526 ESB/ESNB L (Ø15 / 26 x 7 mm)
Lager 6802 (Ø15/24x5mm)
Kugellager 1728 Ø 17 / 28 x 7 mm
Rotoren Zahnscheibe Ratchet EXP ab

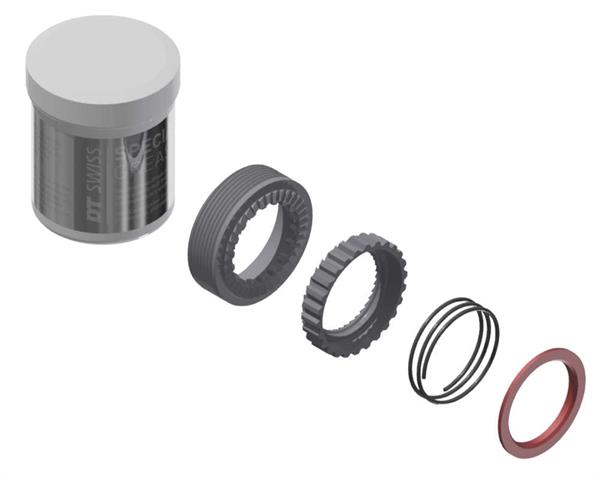

Service Kit Ratchet EXP 36 Zähne ohne Werkzeug
Endanschlag rechts SRAM XDR 12x142 / 12x148 EXP

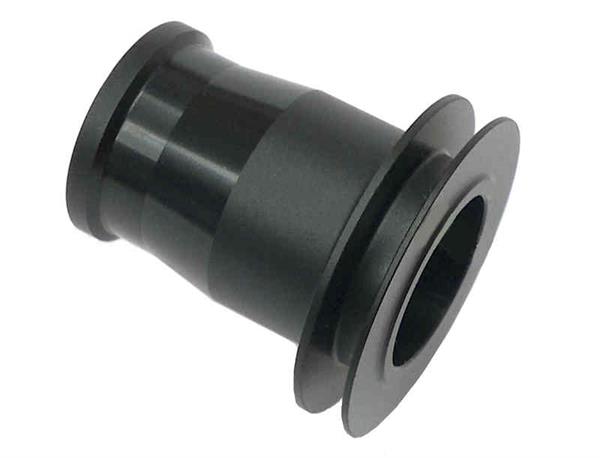

Endanschlag links EXP 12 x 142 / 12 x 148
Umrüstkit DT Swiss EXP Vorderradnabe 15 x 100 auf 5 x 100 QR
Umrüstkit VR 15 x 100 mm EXP auf 12 x 100 mm
Umrüstkit VR 240/180 EXP 12 x 100 t.a. -> 5 x 100 QR
Umrüstkit 240 20x110 mm boost auf 15x110 mm boost
TC KIT 15/110 180/240 TC2
Campagnolo N3W Rotor Umrüstkit Ratchet EXP 12 x 142 / 12 x 148 t.a.

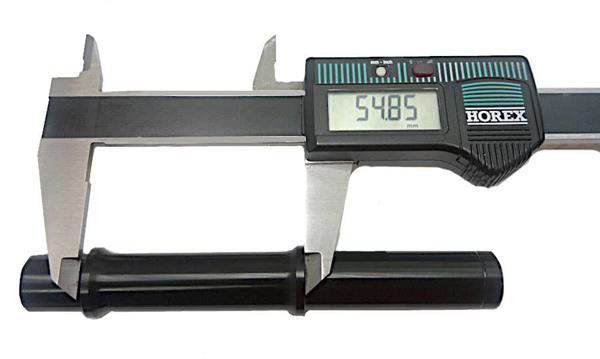

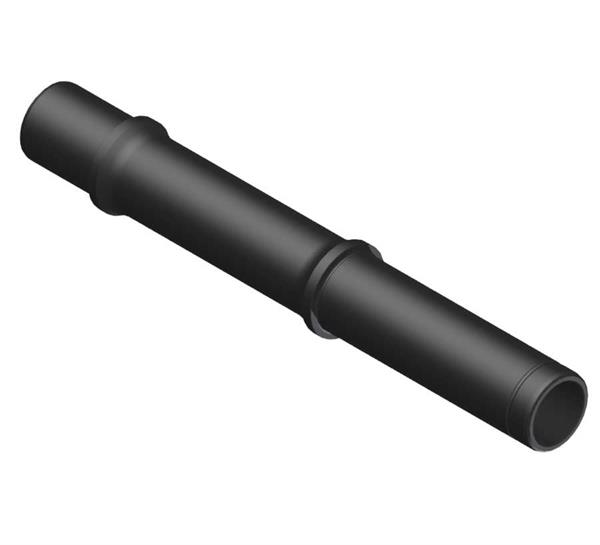

HR Achse Ø15 / 52.85 mm EXP
Vorderradachse Aluminium 100 mm Ø 15 / 63.5 mm
VR 240 EXP Classic non-Disc 5 x 100 mm QR 20 Loch schwarz
Vorderradnabe 240 EXP Classicnon-discFarbe mattschwarz-rot20 Loch5 x 100 QRkann radial eingespeicht werdenGewicht 116 g

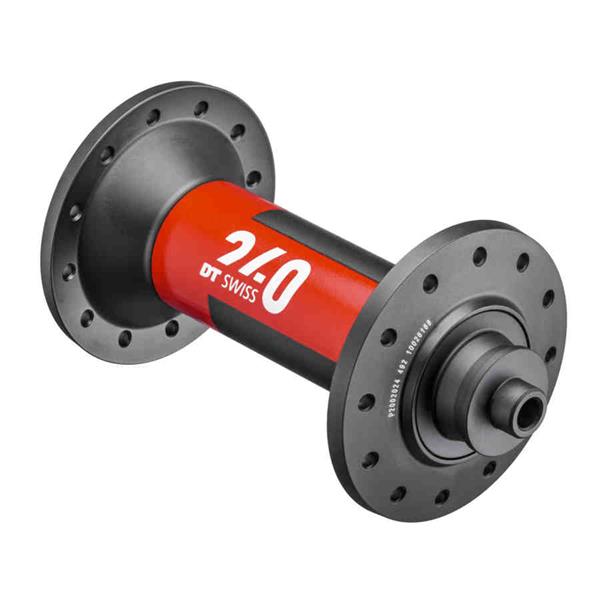

VR 240 EXP Classic non-Disc 5 x 100 mm QR 24 Loch schwarz

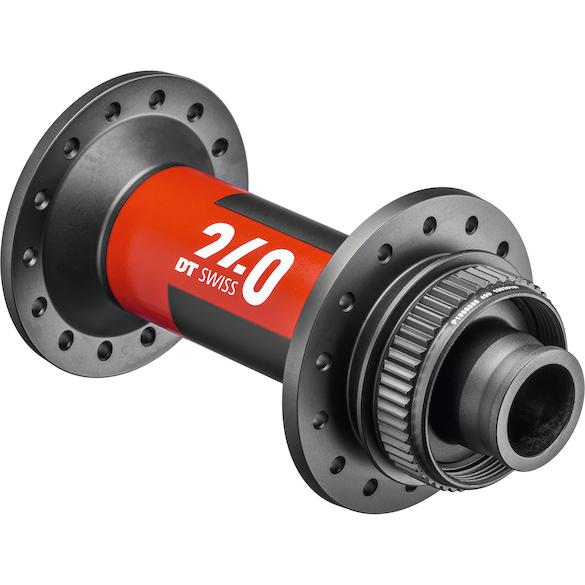

VR 240 EXP disc cl road 12 x 100 mm 24 Loch schwarz
VR 240 EXP disc cl road 12 x 100 mm 28 Loch schwarz

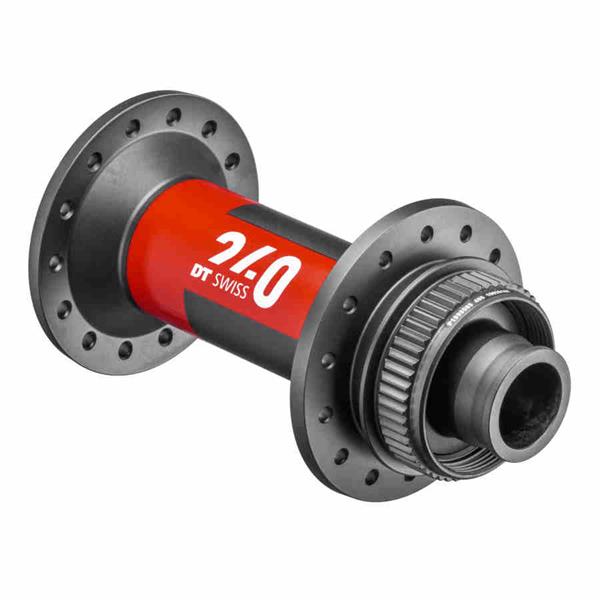

VR 240 EXP Disc cl MTB, 15 x 100 mm 28 Loch schwarz
VR Nabe 240 EXP disc Classic cl road 15 x 100 mmmattschwarz28 LochBremsstandard centerlockGewicht 117 gDiese Nabe ist mit Art. Nr. HWGXXX00S2779S auf 5 x 100 mm QR umrüstbarDiese Nabe ist mit Art. Nr. HWGXXX00S5148S auf 12 x 100 mm t.a. umrüstbar

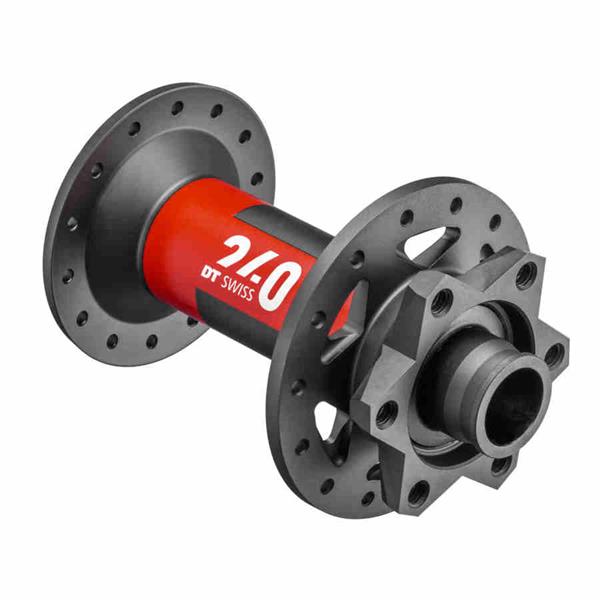

VR 240 EXP Disc cl MTB, 15 x 100 mm, 32 Loch schwarz
VR Nabe 240 EXP disc Classic cl road 15 x 100 mmmattschwarz32 LochBremsstandard centerlockGewicht 117 gDiese Nabe ist mit Art. Nr. HWGXXX00S2779S auf 5 x 100 mm QR umrüstbarDiese Nabe ist mit Art. Nr. HWGXXX00S5148S auf 12 x 100 mm t.a. umrüstbar
VR 240 EXP Disc IS MTB, 15 x 100 mm, 28 Loch schwarz
Vorderradnabe 240 EXP Classic Bremsstandard disc IS / 6-Lochmattschwarz / rot28 Loch15 x 100 mm t.a.Gewicht 140 gDiese Nabe ist mit Art. Nr. HWGXXX00S2779S auf 5 x 100 mm QR umrüstbarDiese Nabe ist mit Art. Nr. HWGXXX00S5148S auf 12 x 100 mm t.a. umrüstbar
VR 240 EXP Disc IS MTB, 15 x 100 mm, 32 Loch schwarz
Vorderradnabe 240 EXP Classic Bremsstandard disc IS / 6-Lochmattschwarz / rot32 Loch15 x 100 mm t.a.Gewicht 140 gDiese Nabe ist mit Art. Nr. HWGXXX00S2779S auf 5 x 100 mm QR umrüstbarDiese Nabe ist mit Art. Nr. HWGXXX00S5148S auf 12 x 100 mm t.a. umrüstbar

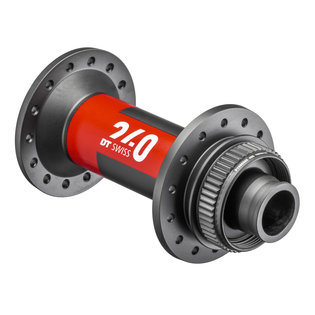

VR 240 Disc EXP Boost cl, 15 x 110 mm, 28 Loch
VR 240 Disc EXP cl Boost, 15 x 110 mm, 32 Loch
VR 240 EXP Disc IS, 20 x 110 mm DH, 28 Loch, schwarz
VR Nabe 240 EXP IS 20 x 110 mm DHmattschwarz28 LochBremsstandard IS / 6-LochGewicht 190 gDie Nabe ist mit folgenden Umrüstkits auf andere Achstandards umrüstbar (nicht im Lieferumfang erhalten):HWGXXX0001269S - 5 x 100 QR HWGXXX00S2599S - 15 x 100 t.a. HWG44000S1581S - 9 x 100 t.a.

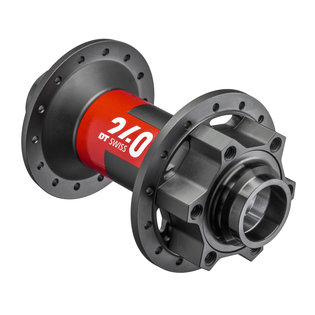

VR 240 Disc EXP Boost IS 20 x 110 mm 32 Loch

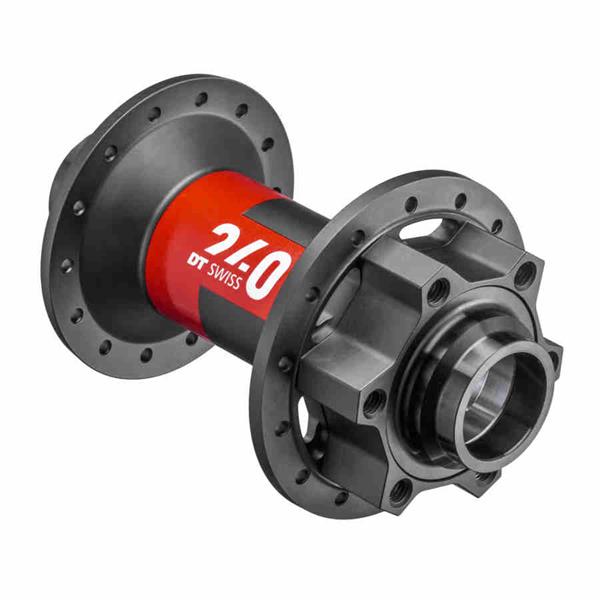

VR 240 EXP Disc IS, 20 x 110 mm DH, 32L, schwarz
VR Nabe 240 EXP IS 20 x 110 mm DHmattschwarz32 LochBremsstandard IS / 6-LochGewicht 190 gDie Nabe ist mit folgenden Umrüstkits auf andere Achstandards umrüstbar (nicht im Lieferumfang erhalten):HWGXXX0001269S - 5 x 100 QR HWGXXX00S2599S - 15 x 100 t.a. HWG44000S1581S - 9 x 100 t.a.
VR 240 EXP Disc IS Boost, 15 x 110 mm, 28 Loch, schwarz
Vorderradnabe 240 EXP Classic Bremsstandard disc IS / 6-Lochmattschwarz / rot28 Loch15 x 110 mm boostGewicht 145 gDie Nabe ist mit dem Umrüstkit Art. Nr. HWGXXX0006682S auf Torque Cap umrüstbar
VR 240 EXP Disc IS Boost, 15 x 110 mm, 32 Loch, schwarz
Vorderradnabe 240 EXP Classic Bremsstandard disc IS / 6-Lochmattschwarz / rot32 Loch15 x 110 mm boostGewicht 145 gDie Nabe ist mit dem Umrüstkit Art. Nr. HWGXXX0006682S auf Torque Cap umrüstbar

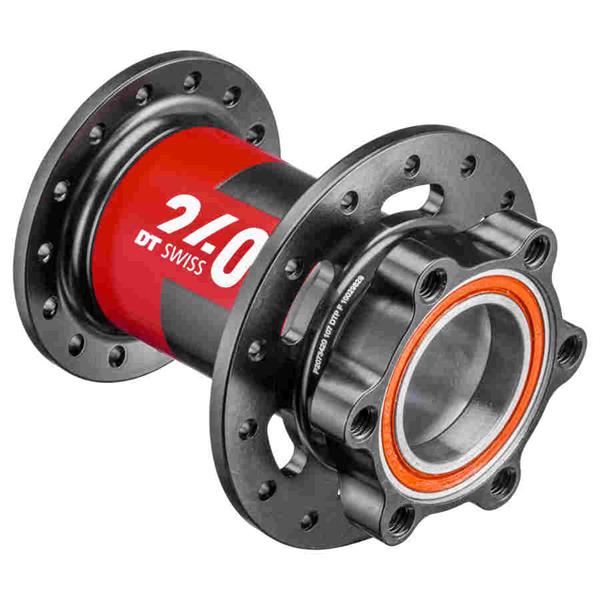

VR 240 EXP Disc IS Lefty, 28 Loch, schwarz
Vorderradnabe 240 EXP Classic Bremsstandard disc IS / 6-Lochmattschwarz / rot28 LochAchssystem Lefty 50Gewicht 124 g inkl. Verschraubung

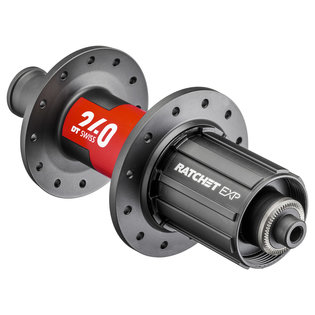

HR 240 EXP, Road 130mm QR, Shimano 11-sp, 24L, schwarz
HR 240 EXP, Road 130mm QR, Shimano 11-sp, 28L, schwarz

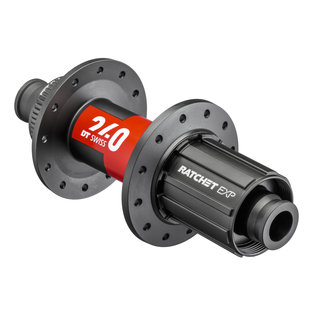

HR 240 EXP, Disc cl 12 x 142 mm, Shimano HG Road 11-sp, 24L, schwarz
HR 240 EXP, Disc cl 12 x 142 mm, Shimano HG Road 11-sp, 28L, schwarz

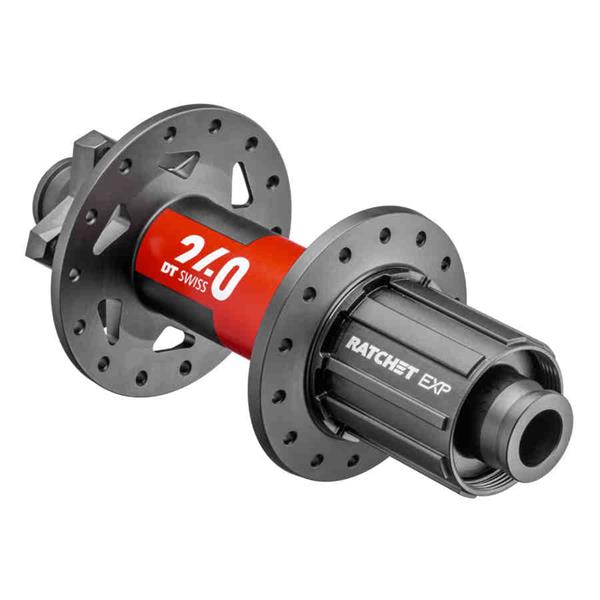

HR 240 EXP, Disc IS 12 x 142 mm, Shimano HG MTB, 28L, schwarz
Hinterradnabe 240 EXP Classic disc IS / 6-Lochmattschwarz / rot28 Loch12 x 142 mm36er EXP ZahnscheibenGewicht 233 gSie können die Nabe auch mit den unten aufgeführten Einbaubreiten direkt erhalten.Bitte geben Sie ggf. beim Bestellabschluss unter 'Bemerkungen' den benötigten Einbaustandard an.Optionale Einbaustandards:5 x 135mm QR Schnellspanner10 x 135 t.a. (NICHT Micro Spline, XDR, Campagnolo !)12 x 135 t.a. (NICHT Micro Spline, Campagnolo !)12 x 142 mm t.a.Sie können die Nabe auch mit den unten aufgeführten Rotoren direkt erhalten.Bitte geben Sie beim Bestellabschluss unter 'Bemerkungen' den benötigten Rotor an.Optionale Rotoren:CampagnoloShimano 11-speed roadShimano 11-speed road StahlShimano Micro SplineShimano Micro Spline StahlShimano MTB 9/11-fach StahlSram XDRSram XDSram XD Stahl
HR 240 EXP, Disc IS 12 x 157 mm Boost+, Shimano HG MTB, 32L, schwarz
Hinterradnabe 240 EXP Classic disc IS / 6-Lochmattschwarz / rot32 Loch12 x 157 mm BOOST+ / Super Boost36er EXP ZahnscheibenGewicht 240 gSie können die Nabe auch mit den unten aufgeführten Einbaubreiten direkt erhalten.Bitte geben Sie ggf. beim Bestellabschluss unter 'Bemerkungen' den benötigten Einbaustandard an.Optionale Einbaustandards:12 x 150 mm t.a. (NICHT Micro Spline !)12 x 157 mm t.a.Sie können die Nabe auch mit den unten aufgeführten Rotoren direkt erhalten.Bitte geben Sie beim Bestellabschluss unter 'Bemerkungen' den benötigten Rotor an.Optionale Rotoren:Shimano 11-speed roadShimano 11-speed road StahlShimano Micro SplineShimano Micro Spline StahlShimano MTB 9/11-fach StahlSram XDRSram XDSram XD Stahl

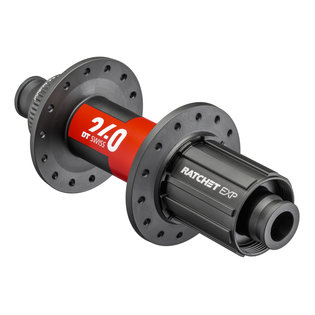

HR 240 EXP, Disc cl Boost 12 x 148 mm, Shimano HG MTB, 28L, schwarz
HR 240 EXP, Disc cl Boost 12 x 148 mm, Shimano HG MTB, 32L, schwarz
HR 240 EXP, Disc IS Boost 12 x 148 mm, Shimano HG MTB, 28L, schwarz
Hinterradnabe 240 EXP Classic 6-Loch / ISmattschwarz / rot28 Loch12 x 148 boost36er EXP ZahnscheibenGewicht 240 gSie können die Nabe auch mit den unten aufgeführten Rotoren direkt erhalten.Bitte geben Sie beim Bestellabschluss unter 'Bemerkungen' den benötigten Rotor an.Optionale Rotoren:CampagnoloShimano 11-speed roadShimano 11-speed road StahlShimano Micro SplineShimano Micro Spline StahlShimano MTB 9/11-fach StahlSram XDRSram XDSram XD Stahl
HR 240 EXP, Disc IS Boost 12 x 148 mm, Shimano HG MTB, 32L, schwarz
Hinterradnabe 240 EXP Classic 6-Loch / ISmattschwarz / rot32 Loch12 x 148 boost36er EXP ZahnscheibenGewicht 240 gSie können die Nabe auch mit den unten aufgeführten Rotoren direkt erhalten.Bitte geben Sie beim Bestellabschluss unter 'Bemerkungen' den benötigten Rotor an.Optionale Rotoren:CampagnoloShimano 11-speed roadShimano 11-speed road StahlShimano Micro SplineShimano Micro Spline StahlShimano MTB 9/11-fach StahlSram XDRSram XDSram XD Stahl
