Ratchet LN Umrüstkits

Serviceteile für die Umrüstung von DT Swiss 3-Klinken Hinterradnaben auf das Ratchet LN Zahnscheiben-System

DT Swiss verabschiedet sich mit dem Ratchet LN System endgültig vom Sperrklinken-System. Der Umbau der Hinterradnabe vom 3-Pawl-System auf Ratchet LN ist die beste Tuning-Maßnahme für Ihr Bike.

Gönnen Sie Ihrer Hinterradnabe eine Zahnscheiben-Kur !

Wir bieten Ihnen alle notwendigen Teile für die Umrüstung Ihrer DT Swiss 3-Klinken-Hinterradnabe bzw. Ihres 3-Pawl-System DT Swiss Hinterrades auf das Ratchet LN System.

Damit können Sie endlich die Vorzüge der DT Swiss Zahnscheibentechnologie nutzen und müssen sich nicht mehr über aufgebördelte 10,1 mm Distanzbuchsen, defekte Rotoren, defekte Gewindringe etc. ärgern.Die Qualität der Nabe wird durch diese Transformation sprichwörtlich auf ein anderes Niveau gehoben! Der ständige Service gehört damit der Vergangenheit an.

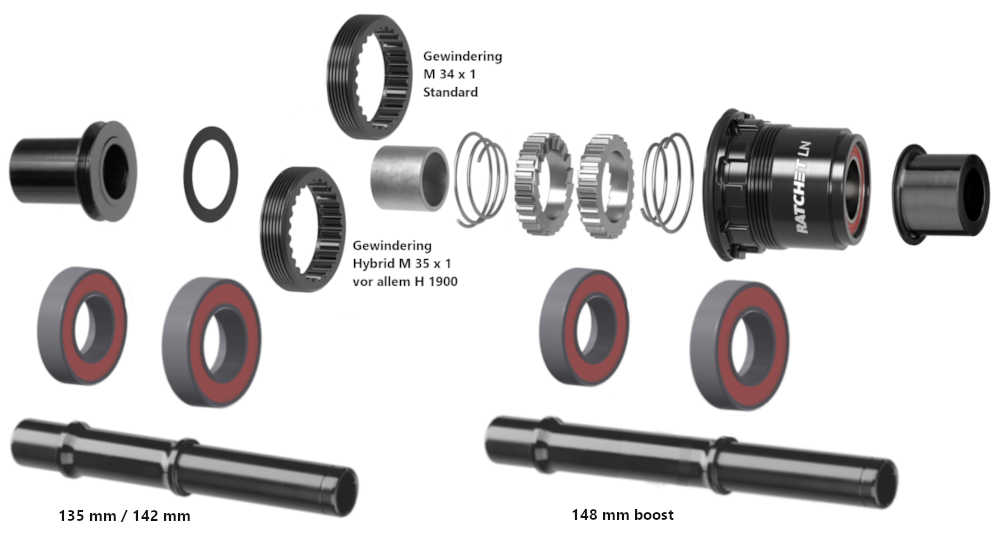

DT Swiss Ratchet LN Explosionszeichnung

Wenn Sie die entsprechenden Teile auf der Explosionszeichnung anklicken bzw. antippen, können Sie die benötigten Teile direkt auswählen.

Hinweis:

Verwenden Sie den Zurück-Knopf des Browsers bzw. die Backspace Taste, um wieder zur Explosionszeichnung zu gelangen

Die passenden Teile können Sie entweder auf der Explosionszeichnung oben zusammenklicken, oder im Folgenden anschauen.

Benötigte Werkzeuge:

zur Demontage:
Montagebuchse Gewindering 3-Klinken System Art. Nr. HXTXXX00N5266S

zur Montage:
Montagebuchse Gewindering Ratchet Art. Nr. HXTXXX00N5027S

passendes Umrüstkit Ratchet LN:

Verfügbare Kits:

Shimano HG MTB 8/11-fach Alurotor
Art. Nr. HXYXXX00N3767S

Shimano HG MTB 8/11-fach Stahlrotor
Art. Nr. HXYXXX00N5970S

Shimano Micro Spline 12-fach Alurotor
Art. Nr. HXYXXX00N3770S

Shimano Micro Spline 12-fach Stahlrotor
Art. Nr. HXYXXX00N5968S

Sram XD Alurotor
Art.Nr. HXYXXX00N3769S

Sram XD Stahlrotor
Art. Nr. HXYXXX00N5971S

Verfügbare Einzelrotoren:

Shimano 11-speed road Alu
Art. Nr. HWRABM00S9704S

Shimano 11-speed road Stahl
Art. Nr. HWYABM00S5730S

Sram XDR Alu
Art. Nr. HWRAAM00S9721S

YOUTUBE

Alternativ übernehmen wir gerne die Umrüstung Ihres Hinterrades - damit entfällt für Sie die Anschaffung der relativ teuren Gewinderingwerkzeuge:

die Bearbeitungszeit beträgt 1-2 Werktage
bitte senden Sie Ihr Laufrad ggf. einfach ohne Zubehör (Kassette / Steckachse / Schnellspanner / Bremsscheibe) an uns ein

Hinweis:
Verwenden Sie als Versanddienstleister nach Möglichkeit DPD, GLS oder Hermes. Beim DHL Versand wird Ihr Paket mit 99 %iger Sicherheit als Sperrgut behandelt und Sie müssen eine erheblichen Zuschlag bezahlen!

Hier gehts zum Nabenmanual Ratchet LN

Hier gehts zum Nabenmanual Transformation 3-Klinke auf Ratchet LN

34 Products

Werkzeug zur Montage-/Demontage des Gewinderings bei DT Swiss Ratchet Naben

Assembly / Disassembly tool for ring nut star ratchet

HXTXXX00N5027S

Montagebuchse zur Montage-/Demontage des eingeschraubten Gewinderings bei DT Swiss Classic Ratchet Zahnscheiben Hinterradnaben. Ohne dieses Werkzeug ist kein Austausch des rechten nabenseitigen Lagers möglich!

€54.90

Bearing 6902 Standard Ø15/28x7mm

HSBXXX00N1468S

DT Swiss Kugellager 6902. Dimension Ø15/28x7mm. Verbaut in DT Swiss 240s, DT 350, DT 350 Hybrid, DT 370 Hinterrad Naben sowie an DT 370 / 350 Vorderrad Naben. Identische Art. Nr. HSBXXX00N2336S. Montage mit Buchse Art. Nr. HXTXXX00N5024S

€13.90

threaded ring nut tool for DT Swiss 3-pawl-hubs

Assembly / Disassembly Tool for Ring Nut 3-pawl-system

HXTXXX00N5266S

Montagebuchse zur Montage-/Demontage des eingeschraubten Gewinderings bei allen DT Swiss 3-Klinken Hinterradnaben. Ohne dieses Werkzeug ist kein Austausch des rechten nabenseitigen Lagers möglich.

€54.90

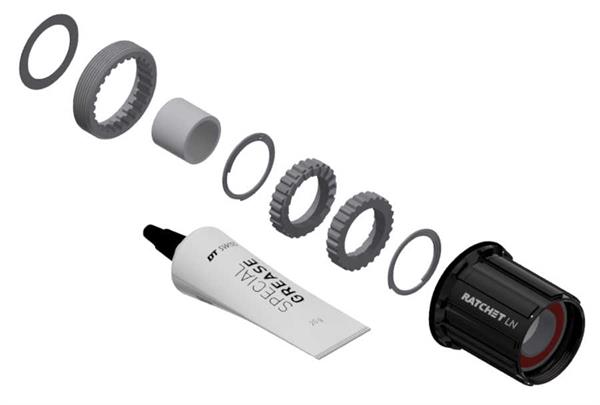

Service Kit Ratchet LN Shimano HG MTB 8-11 speed

HXYXXX00N3767S

Umrüstkit Ratchet LN zur Umrüstung einer DT Swiss 3-Klinken Hinterradnabe mit Shimano MTB Rotor HG 8/11-fach, bzw. eines DT Swiss Hinterrades mit 3-Pawl-System auf Zahnscheibe- / Classic-Ratchet LN. Enthält alle benötigten Teile inkl. Spezialfett

€72.90

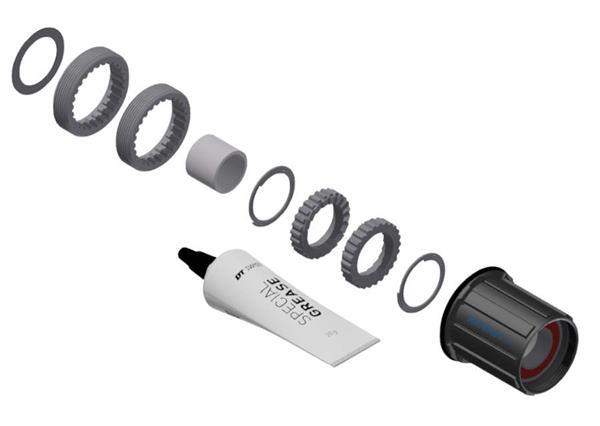

Service Kit Ratchet LN Shimano HG Steel

HXYXXX00N5970S

€94.90

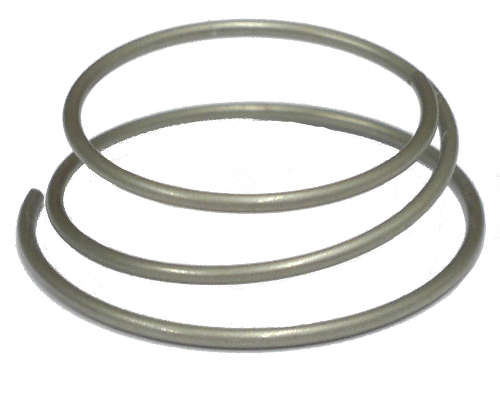

spring 240s

HXDXXX00N1087S

DT Swiss Feder 240s. Passend für alle Classic-Ratchet Naben (190, 240, 350, 440)sowie Ratchet LN Naben mit zwei losen Zahnscheiben. Nicht passend für Ratchet EXP Naben.

€2.50

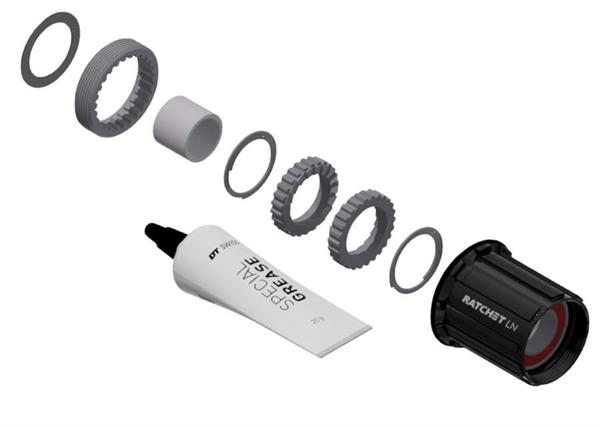

Service Kit Ratchet LN Shimano11-speed road Alu

HXYXXX00N7689S

Umrüstkit DT Swiss Ratchet LN zur Umrüstung einer DT Swiss 3-Klinken Hinterradnabe mit Shimano 11/12-speed road Rotor, bzw. eines DT Swiss Hinterrades mit 3-Pawl-System auf Zahnscheibe- / Classic-Ratchet LN. Enthält alle benötigten Teile.

€72.90

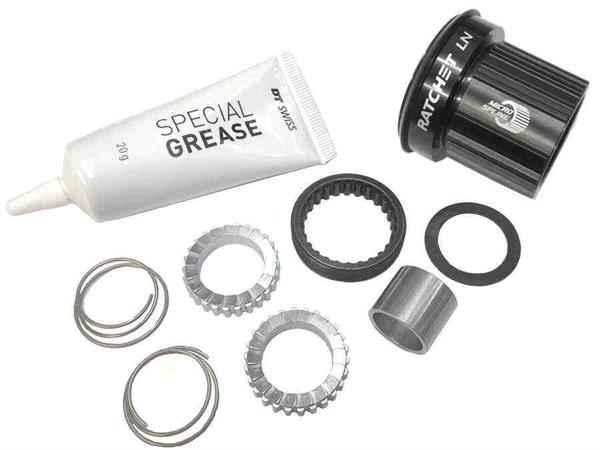

Service Kit Ratchet LN Shimano Micro Spline

HXYXXX00N3770S

Umrüstkit Ratchet LN zur Umrüstung einer DT Swiss 3-Klinken Hinterradnabe mit Shimano Micro Spline 12-fach, bzw. eines DT Swiss Hinterrades mit 3-Pawl-System auf Zahnscheibe- / Classic-Ratchet LN. Enthält alle benötigten Teile inkl. Spezialfett

€87.90

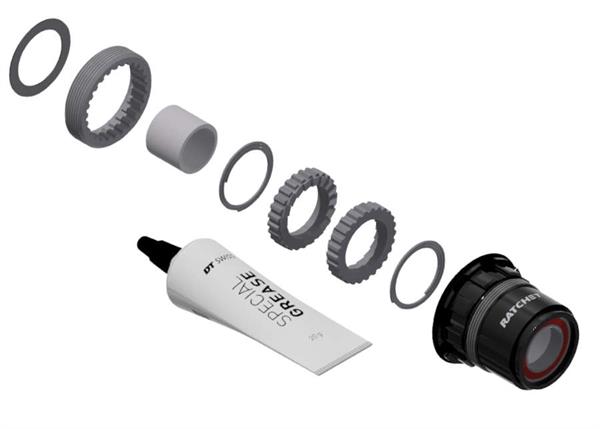

Service Kit Ratchet LN Sram XDR Alu

HXYXXX00N7690S

Umrüstkit Ratchet LN zur Umrüstung einer DT Swiss 3-Klinken Hinterradnabe mit Sram XDR Rotor, bzw. eines DT Swiss Hinterrades mit 3-Pawl-System auf Zahnscheibe- / Classic-Ratchet LN Sram XDR Alu. Enthält alle benötigten Teile inkl. Spezialfett.

€87.90

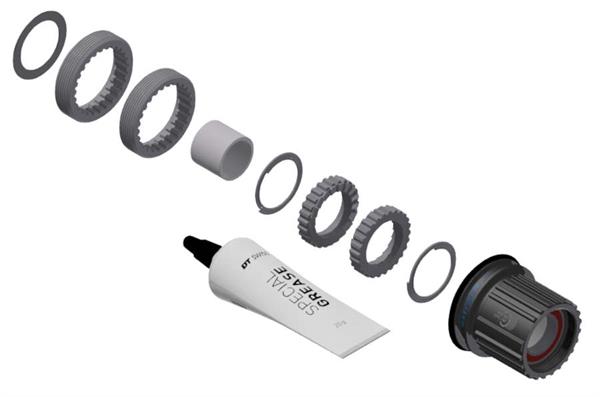

Service Kit Ratchet LN Shimano Micro Spline Steel

HXYXXX00N5968S

€99.90

DT Swiss Transformation Kit Ratchet LN Sram XD

Service Kit Ratchet LN Sram XD Alu

HXYXXX00N3769S

Umrüstkit Ratchet LN zur Umrüstung einer DT Swiss 3-Klinken Hinterradnabe mit Sram Rotor, bzw. eines DT Swiss Hinterrades mit 3-Pawl-System auf Zahnscheibe- / Classic-Ratchet LN. Enthält alle benötigten Teile einschließlich des Spezialfetts.

€87.90

rear axle DT Swiss part number HCCXXX00S2216S

bearing distance identification on DT Swiss rear hub axles

RW axle Aluminium 240s X-12 compatible

HCCXXX00S2216S

Hinterradachse Aluminium für DT Swiss Zahnscheiben-/3-Klinken-Naben. Gesamtlänge 115 mm. Durchmesser 15 mm. Distanz zwischen den Lagersitzen 42,1 mm. Für Naben mit 135 mm bzw. 142 mm Einbaubreite.

€25.50

rear axle boost DT Swiss 240s, 350, 370 - hubs

rear axle boost 12 x 148 t.a. 240/350/370

HCCXXX00S6450S

Hinterradachse DT Swiss Art. Nr. HCCXXX00S6450S für Boost Hinterradnaben. Bemaßung: Einbaubreite 148 mm Ø15 / 48.2 mm. 48,2 mm bezeichnet den Abstand zwischen den Lagersitzen.

€29.00

seal hub / Rotor NBR 70 (ONYX)/ DT 370

HSOXXX00N4083S

DT Swiss Rotordichtung passend für folgende Rotoren: Ratchet LN, DT Swiss Onyx, DT Swiss 370 - 2-Klinken -und 3-Klinken-System.

€2.90

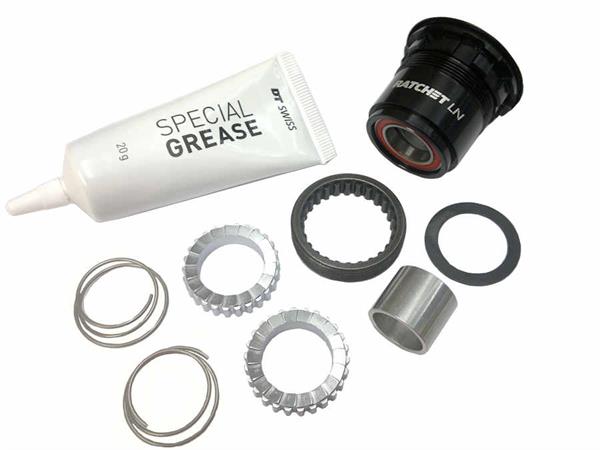

DT Swiss Transformation Kit Ratchet LN Sram XD Steel Rotor Body

Service Kit Ratchet LN Sram XD Steel

HXYXXX00N5971S

€104.90

Rotor Sram XDR Ratchet LN

HWRAAM00S9721S

DT Swiss Sram XDR Ratchet LN Rotor zur Umrüstung einer 3-Klinken-Hinterradnabe auf Ratchet LN Zahnscheibentechnologie, oder zum Wechsel des Freilaufsystems an einem bestehenden Ratchet LN Hinterrad.

Variants from €44.90

€57.90

threaded ring nut steel, Version II

HXDXXX00N1131S

Gewindering Stahl Version II M 34 x 1 mit Einstich für Passscheibe DIN 988 passend für alle Classic-Ratchet und Ratchet LN basierten Zahnscheibennaben. Ohne die Montagebuchse für den Gewindering ratchet ist der Austausch nicht möglich!

€7.00

distance spacer 15,4 mm black

HCDXXX00S1077S

DT Swiss Distanzbuchse Alu 15,4mm für alle zahnscheiben-basierten Ratchet Naben mit 2 losen Zahnscheiben. Die 15,4 mm breite Hülse wird auf die Nabenachse geschoben und liegt sozusagen unter den beiden Federn und Zahnscheiben.

€3.50

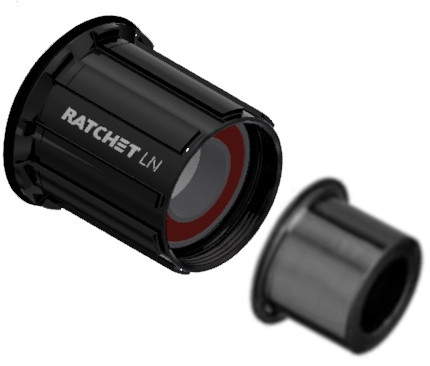

DT Swiss Rotorkit Shimano MTB 8/11-speed Ratchet LN 12 x 142 / 12 x 148 t.a.

Rotorkit Shimano MTB 8/11-speed Ratchet LN Alu 12 x 142 / 12 x 148 t.a.

HWYABM00S3764S

DT Swiss Rotorkit Shimano MTB HG 8/11-fach Ratchet LN 12 x 142 mm / 12 x 148 mm zur Umrüstung einer 3-Klinken-Hinterradnabe auf Ratchet LN Zahnscheibentechnologie, oder zum Wechsel des Freilaufsystems an einem bestehenden Ratchet LN Hinterrad.

€62.90

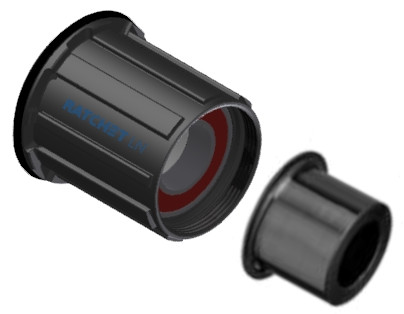

DT Swiss Rotorkit Shimano MTB 8/11-speed Ratchet LN Hybrid Steel 12 x 142 / 12 x 148 t.a.

Rotorkit Shimano MTB 8/11-speed Ratchet LN Hybrid Stahl 12 x 142 / 12 x 148 t.a.

HWYABL00S4450S

DT Swiss Rotorkit Shimano HG MTB 8/11-fach Ratchet LN Hybrid Stahl 12 x 142 mm / 12 x 148 mm zur Umrüstung einer 3-Klinken-HR-Nabe auf Ratchet LN Zahnscheibentechnologie, oder zum Wechsel des Freilaufsystems an einem bestehenden Ratchet LN Hinterrad

€69.90

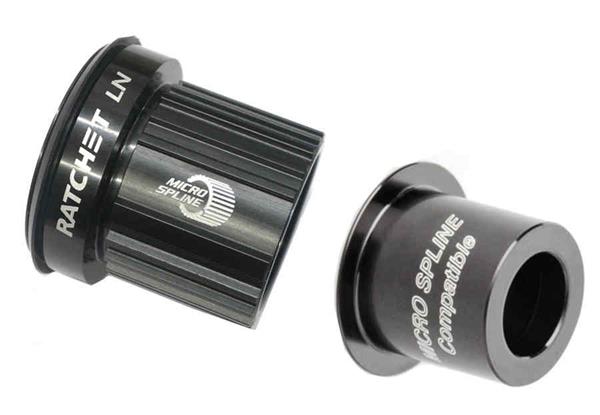

Rotorkit Shimano Micro Spline Ratchet LN Alu 12 x 142 / 12 x 148 t.a.

Rotorkit Shimano Micro Spline Ratchet LN 12 x 142 / 12 x 148 t.a.

HWYABM00S3765S

DT Swiss Rotorkit Shimano Micro Spline Ratchet LN 12 x 142 mm / 12 x 148 mm zur Umrüstung einer 3-Klinken-Hinterradnabe auf Ratchet LN Zahnscheibentechnologie, oder zum Wechsel des Freilaufsystems an einem bestehenden Ratchet LN Hinterrad.

€76.90

Rotorkit Shimano Micro Spline Ratchet LN Hybrid Steel 12 x 142 / 12 x 148 t.a.

HWYABL00S4452S

DT Swiss Rotorkit Shimano Micro Spline Ratchet LN Hybrid Stahl 12 x 142 mm / 12 x 148 mm zur Umrüstung einer 3-Klinken-Hinterradnabe auf Ratchet LN Zahnscheibentechnologie, oder zum Wechsel des Freilaufsystems an einem bestehenden Ratchet LN Hinterrad.

€87.90

DT Swiss Ratchet LN Conversion Kit Shimano MicroSpline Road 12 x 142 / 12 x 148 mm

Ratchet LN Conversion Kit Shimano MicroSpline Road 12 x 142 mm

HWYABM00S1962S

Zur Umrüstung von DT Swiss Ratchet LN-basierten 370er Hinterradnaben, bzw.Laufradätzen auf Shimano MicroSpline Road. Macht das Gravelbike MicroSpline Kassetten kompatibel. Kompatibilität unbedingt über die DT Swiss Laufrad-ID überprüfen!

€76.90

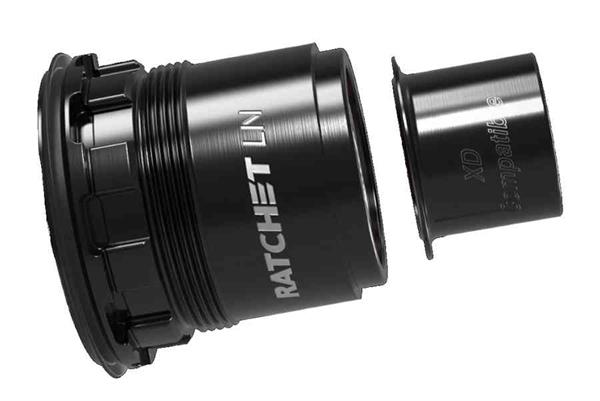

Rotorkit Sram XD Ratchet LN 12 x 142 / 12 x 148 t.a.

HWYABM00S3766S

DT Swiss Rotorkit Sram XD Ratchet LN 12 x 142 mm / 12 x 148 mm zur Umrüstung einer 3-Klinken-Hinterradnabe auf Ratchet LN Zahnscheibentechnologie, oder zum Wechsel des Freilaufsystems an einem bestehenden Ratchet LN Hinterrad.

€76.90

Rotorkit Sram XD Ratchet LN Hybrid Steel 12 x 142 / 12 x 148 t.a.

HWYABL00S4447S

DT Swiss Rotorkit Sram XD Ratchet LN Hybrid für Einbaumaß 12 x 142 mm oder 12 x 148 mm. Geeignet für den Umbau von Ratchet LN Naben, bzw. die Umrüstung von bestehenden 3-Klinken-System Naben auf Ratchet LN Zahnscheibentechnologie.

€82.90

Conversion Kit Campagnolo N3W Ratchet LN 12 x 142 / 12 x 148

HWYABM00S0692S

Umrüstkit Campagnolo N3W für Ratchet LN Naben bestehend aus Rotor und rechtem Endanschlag passend für Einbaustandard 12 x 142 / 12 x 148 mm . Gewicht 57 g.

€76.90

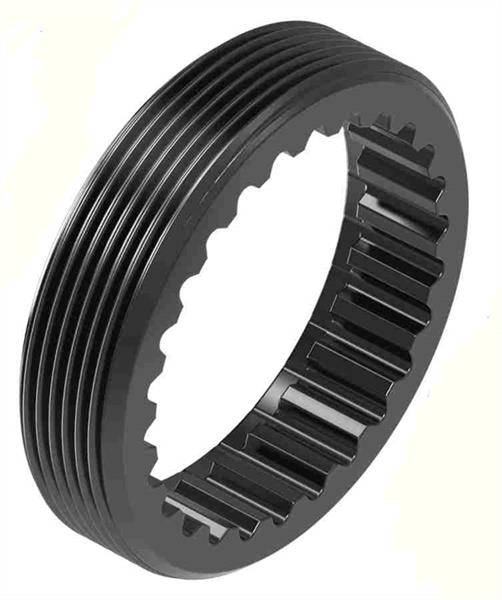

DT Swiss Threaded Ring Nut Ratchet Steel Hybrid M 35 x 1 LN

Threaded Ring Nut Steel M 35 x 1 LN

HXDXXX00N4021S

DT Swiss Gewindering Stahl Ratchet LN mit M 35 x 1 Gewinde. Dieser Gewindering wird benötigt, um DT Swiss Hybrid 3-Klinken-System Laufräder, bzw. Naben insebsondere H 1900 auf das das klassische Zahnscheiben-System / Classic Ratchet umzurüsten.

€7.50

DT Classic Star Ratchets with 18, 24, 36 or 54 teeth

Zahnscheibe superlight SL 18 teeth

HCDXXX00N1742S

Zahnscheiben Kits für DT Swiss Ratchet Naben vom Typ 240s, 350, 350 Hybrid, Ratchet LN, 540, 440, 180. Zähnezahl 18 / 24 / 36 oder 54. Als hartverchromte Standardvariante, oder als ausgedrehte, gewichtsotimierte SL Variante.

Variants from €35.80

€41.90

Star Ratchet Kit SL 54 teeth

HWTXXX00NSK54S

Zahnscheiben Kit bestehend aus 2 Zahsncheiben SL hohlgedreht mit 54 Zähnen passend für alle DT Swiss Classic Ratchet Zahnscheibennaben. Lieferumfang 2 Zahnscheiben, 2 Federn, 1 Tube SPezialfett 20 g

€94.90
